NKL-F-xxxA1D-01B-BK

Кабели SM 9/125 внешние, плоские, со стеклопластиковыми прутками

Оптические кабели NIKOLAN серии D предназначены для подвеса (при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям) на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач с максимальной величиной потенциала электрического поля до 12 кВ, а также между зданиями и сооружениями.

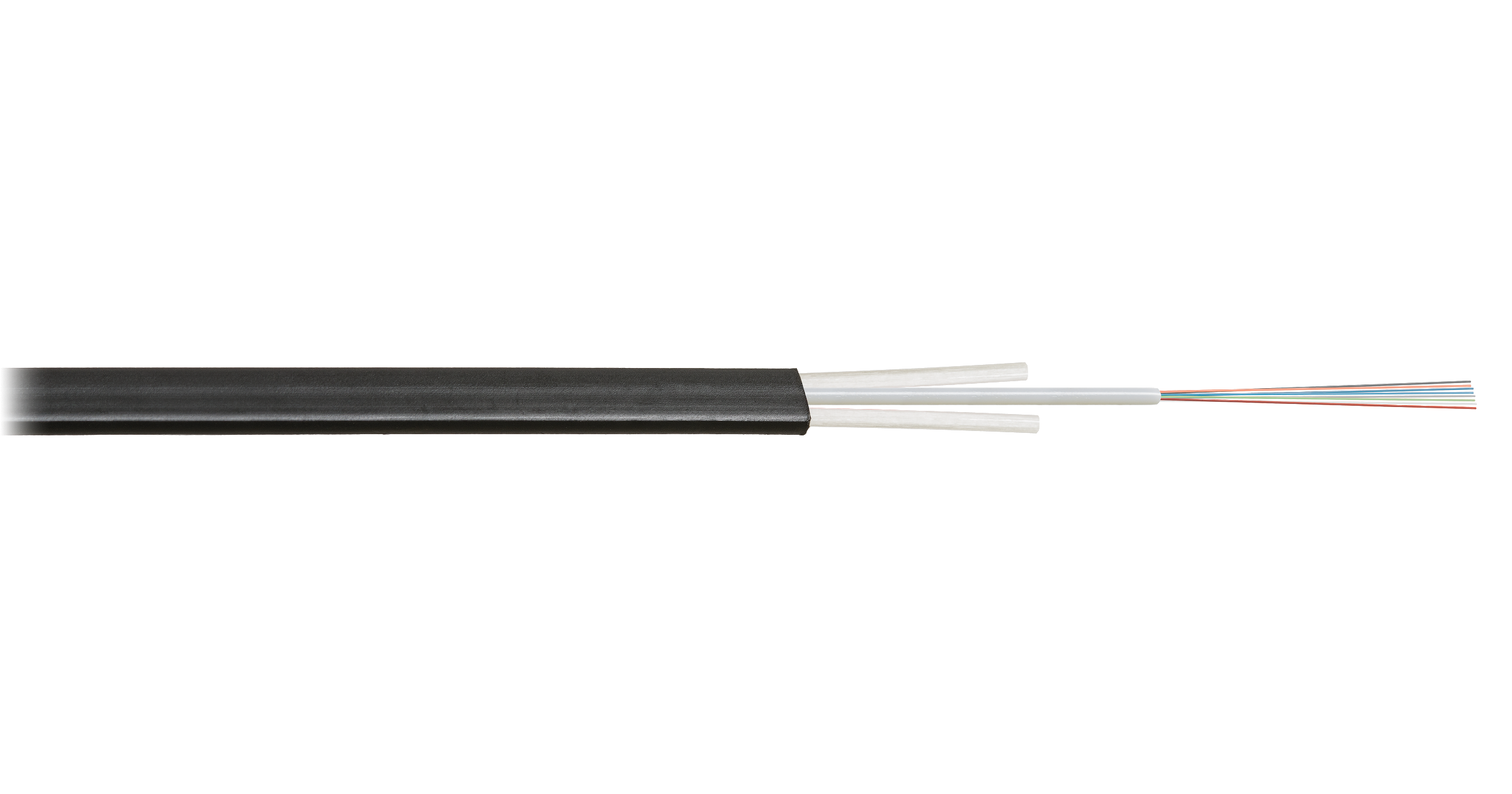

Кабели NKL-F-xxxA1D-01B-BK содержат 2, 4, 6, 8, 12 или 16 волокон, соответствующих стандартам ITU-T G.652.D и ITU-T G.657.A1. Волокна свободно уложены в оптический модуль, который заполнен гидрофобным гелем. В качестве силовых элементов используются диэлектрические стеклопластиковые прутки. Поверх оптического модуля и силовых элементов накладывается оболочка из полиэтилена средней плотности, которая не боится ультрафиолета, устойчива к холоду и внешним воздействиям.

Характеристика Значение
Количество волокн 2/4/6/8/12/16
Тип оптического волокна Одномодовое волокно 9/125 (Single Mode)
Соответствие стандартам ITU-T G.652.D & ITU-T G.657.A1
Диаметр буфера 242 ± 5 мкм
Броня Стеклопластиковый пруток
Материал внешней оболочки Полиэтилен средней плотности (MDPE)
Применение Для внешней прокладки
Габариты кабеля, мм 3,0 ± 0,2 х 7,6 ± 0,2 / 3,1 ± 0,2 х 8,0 ± 0,2 / 3,3 ± 0,2 х 8,6 ± 0,2
Цвет оболочки Черный
Погонная масса, кг/км 27,1 / 29,5 / 34,0
Минимальный радиус изгиба не менее 15 Ø кабеля
Допустимое растягивающее усилие 1,3 / 1,4 / 1,7 кН
Раздавливающее усилие 1,4 кН/см
Диапазоны температур Транспортировка и хранение от -60 до +70 °C. Прокладка и монтаж от -30 до +50 °C. Эксплуатация от -50 до +70 °C
Упаковка Деревянный барабан
Размеры упаковки (ДхВ) 1000 х 646 мм
Гарантия Расширенная – 5 лет. 25 лет – в составе сертифицированной СКС NIKOMAX
Таблица заказа
Артикул Кол-во волокон Тип волокна Оболочка Индивидуальная упаковка
Объем, м3 Масса, кг
NKL-F-002A1D-01B-BK 2 SM 9/125 PE 0,51 203,4
NKL-F-004A1D-01B-BK 4 SM 9/125 PE 0,51 203,4
NKL-F-006A1D-01B-BK 6 SM 9/125 PE 0,51 203,4
NKL-F-008A1D-01B-BK 8 SM 9/125 PE 0,51 203,4
NKL-F-012A1D-01B-BK 12 SM 9/125 PE 0,51 213,0
NKL-F-016A1D-01B-BK 16 SM 9/125 PE 0,51 213,0
