NKL-F-xxxA1T-02B-BK

Кабели SM 9/125 внешние, с броней из стальной гофрированной ленты

Оптические кабели NIKOLAN серии Т предназначены для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениями.

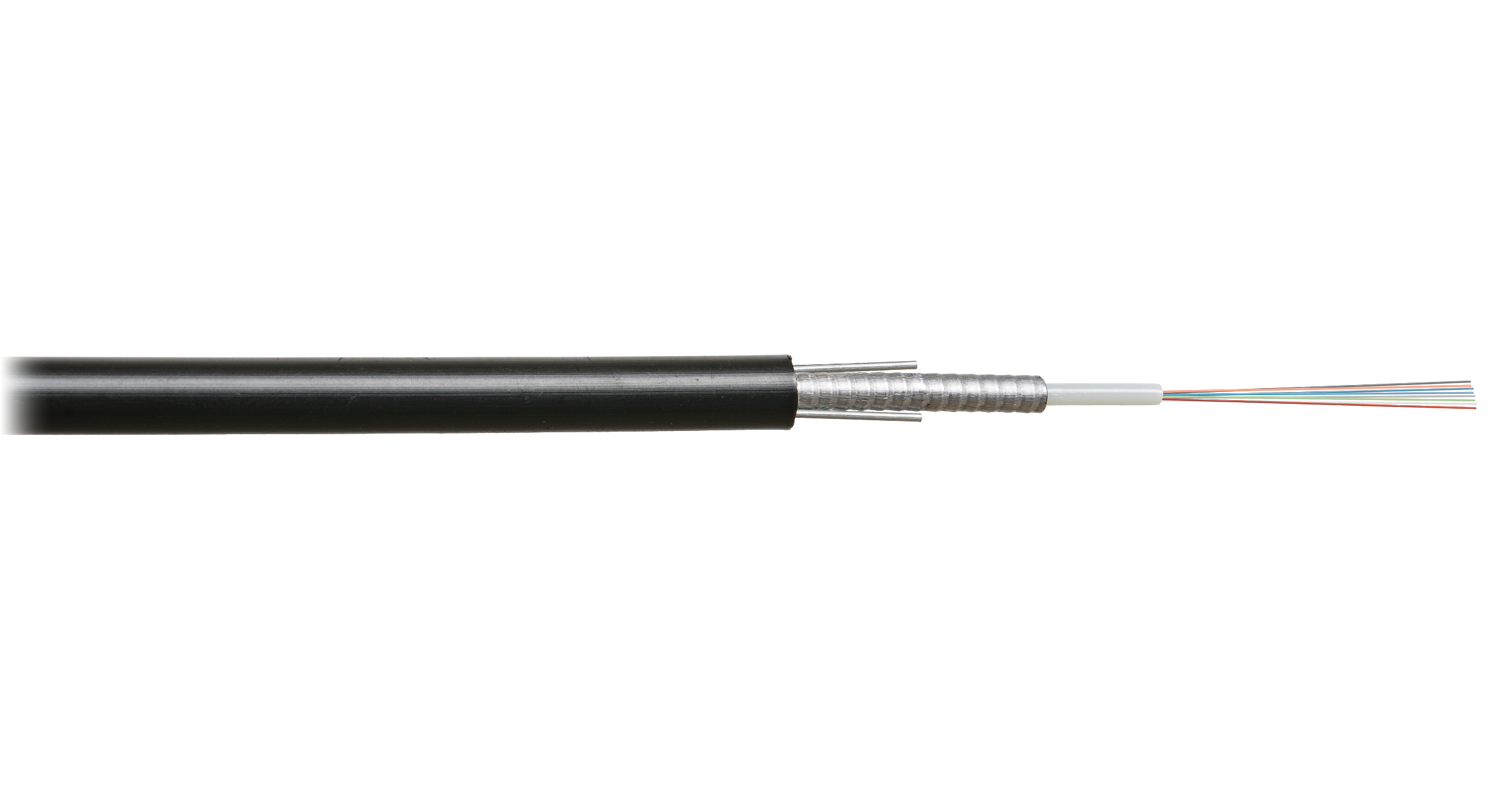

Кабели NKL-F-xxxA1T-02B-BK содержат 4, 8, 12 или 16 волокон, соответствующих стандартам ITU-T G.652.D и ITU-T G.657.A1. Волокна свободно уложены в оптический модуль, который заполнен гидрофобным гелем. Поверх оптического модуля накладывается броня из гофрированной стальной ленты и оболочка из полиэтилена средней плотности, которая не боится ультрафиолета, устойчива к холоду и внешним воздействиям. Свободное пространство под гофрированной стальной лентой заполнено гидрофобным гелем. В оболочке кабелей диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.

Характеристика Значение
Количество волокн 4/8/12/16
Тип оптического волокна Одномодовое волокно 9/125 (Single Mode)
Соответствие стандартам ITU-T G.652.D & ITU-T G.657.A1
Диаметр буфера 242 ± 5 мкм
Броня Гофрированная стальная лента
Силовой элемент Стальная проволка
Диаметр силового элемента 1 ± 0,05 мм
Материал внешней оболочки Полиэтилен средней плотности (MDPE)
Применение Для внешней прокладки
Диаметр кабеля, мм 8,3 ± 0,3 \ 8,5 ± 0,3
Цвет оболочки Черный
Погонная масса, кг/км 77,2 \ 79,2
Минимальный радиус изгиба не менее 15 Ø кабеля
Допустимое растягивающее усилие 2,7 кН
Раздавливающее усилие 0,5 кН/см
Диапазоны температур Транспортировка и хранение от -60 до +70 °C. Прокладка и монтаж от -30 до +50 °C. Эксплуатация от -50 до +70 °C
Индивидуальная упаковка Деревянный барабан
Размеры упаковки (ДхВ) 1220 х 650 \ 1220 х 864 мм
Гарантия Расширенная – 5 лет. 25 лет – в составе сертифицированной СКС NIKOMAX
Таблица заказа
Артикул Кол-во волокон Тип волокна Оболочка Индивидуальная упаковка
Объем, м3 Масса, кг
NKL-F-004A1T-02B-BK 4 SM 9/125 PE 0,76 433,8
NKL-F-008A1T-02B-BK 8 SM 9/125 PE 0,76 433,8
NKL-F-012A1T-02B-BK 12 SM 9/125 PE 0,76 433,8
NKL-F-016A1T-02B-BK 16 SM 9/125 PE 1,01 461,8
