NMC-WP06UD2-GY

Настенная патч-панель, 6 портов, категория 5e

Коммутационные панели (патч-панели) предназначены для монтажа кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

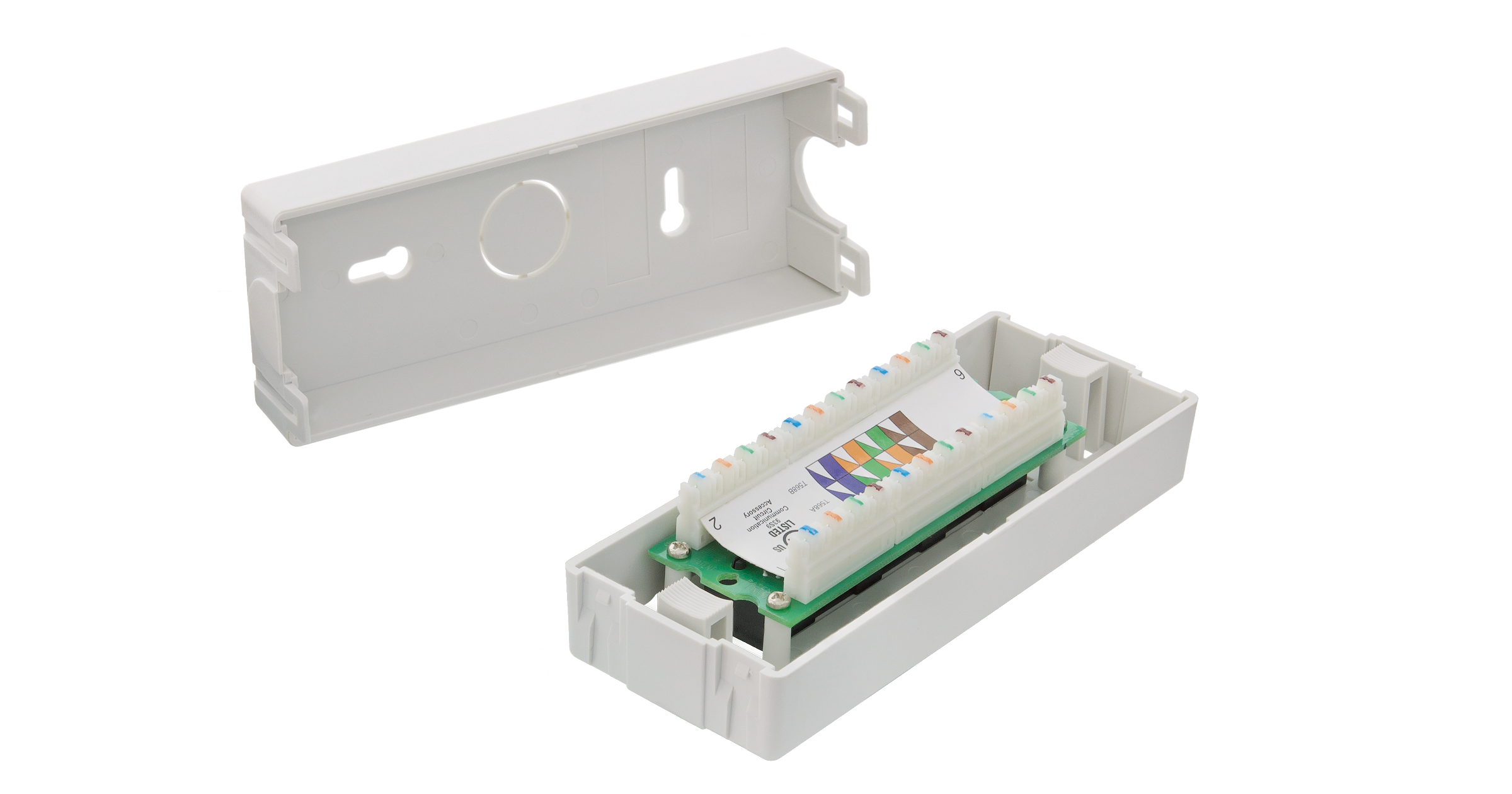

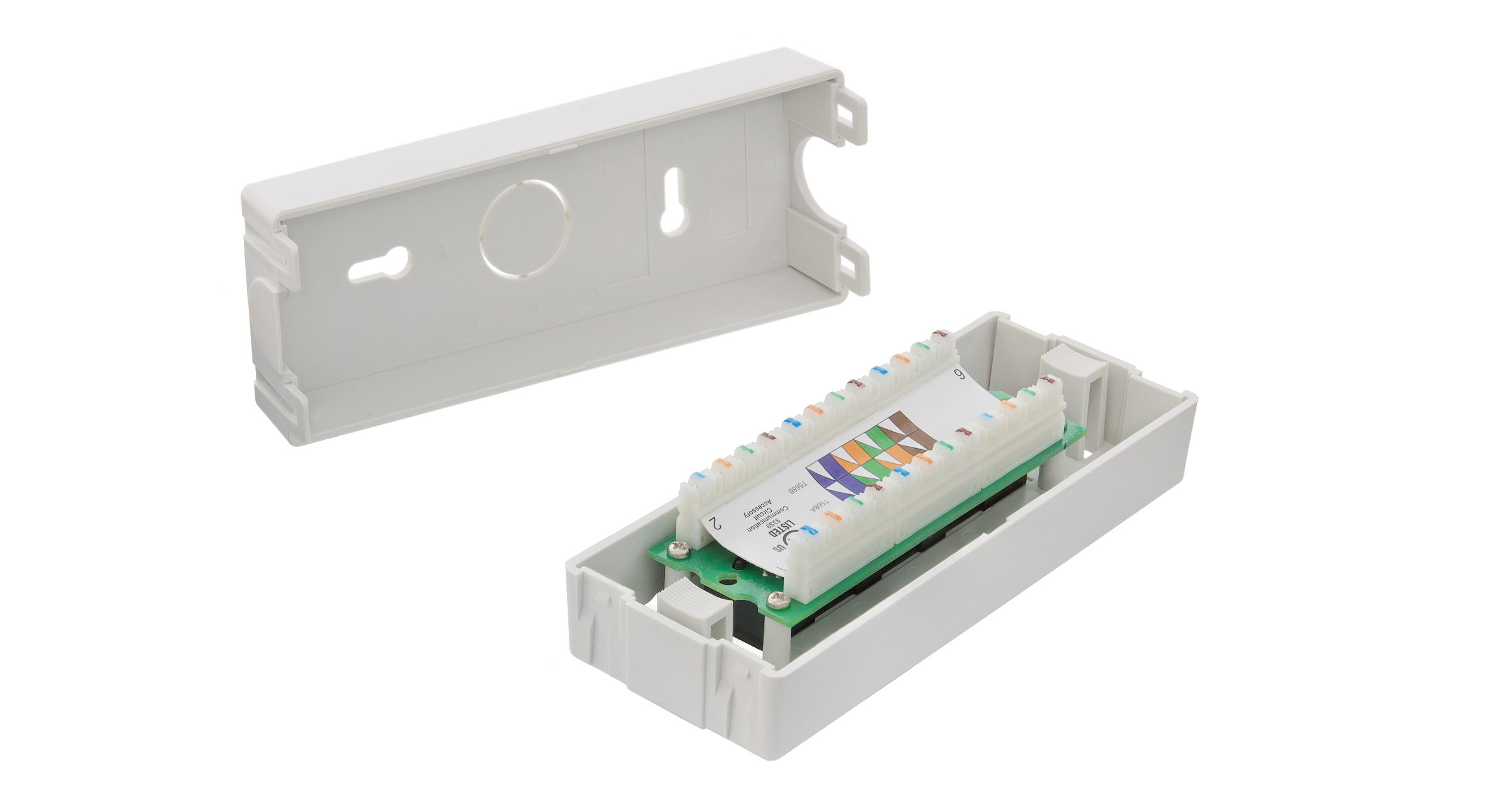

Корпуса настенных панелей NIKOMAX NMC-WP06UE2-GY (кат.6) и NMC-WP06UD2-GY (кат.5е) состоят из двух частей: основания, которое монтируется на стену, и фронтальной части с IDC контактами и разъемами. Такая конструкция позволяет быстро и удобно производить монтаж кабеля перед установкой панели на стену.

Панели выполнены из прочного, качественного пластика, в практичном сером цвете. Каждая вмещает по 6 портов RJ45/8P8C категории 5e или 6. IDC контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Патч-панели совместимы с инструментом NMC-315DR для одновременной заделки нескольких витых пар, что также позволяет заметно ускорить их монтаж.

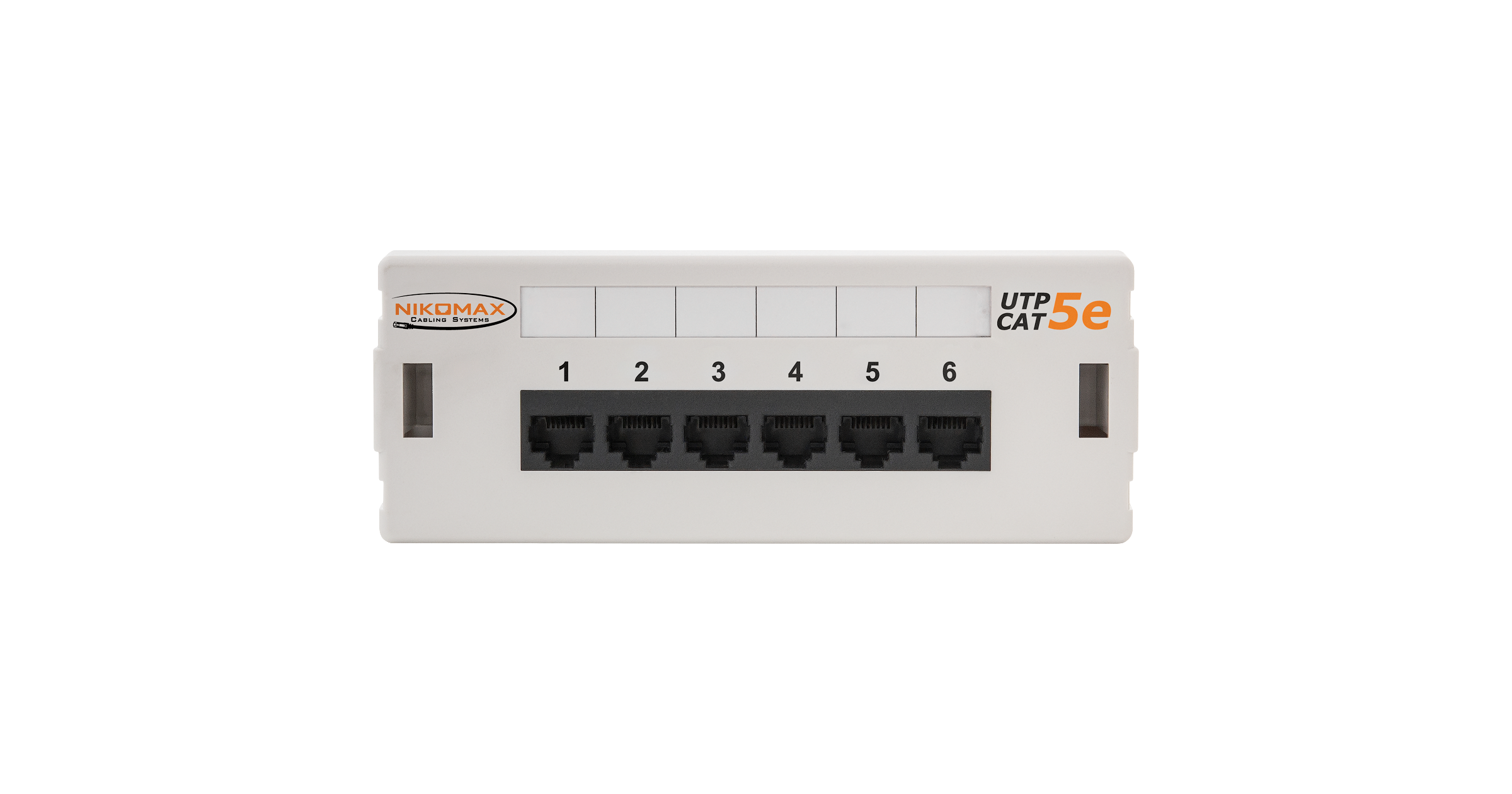

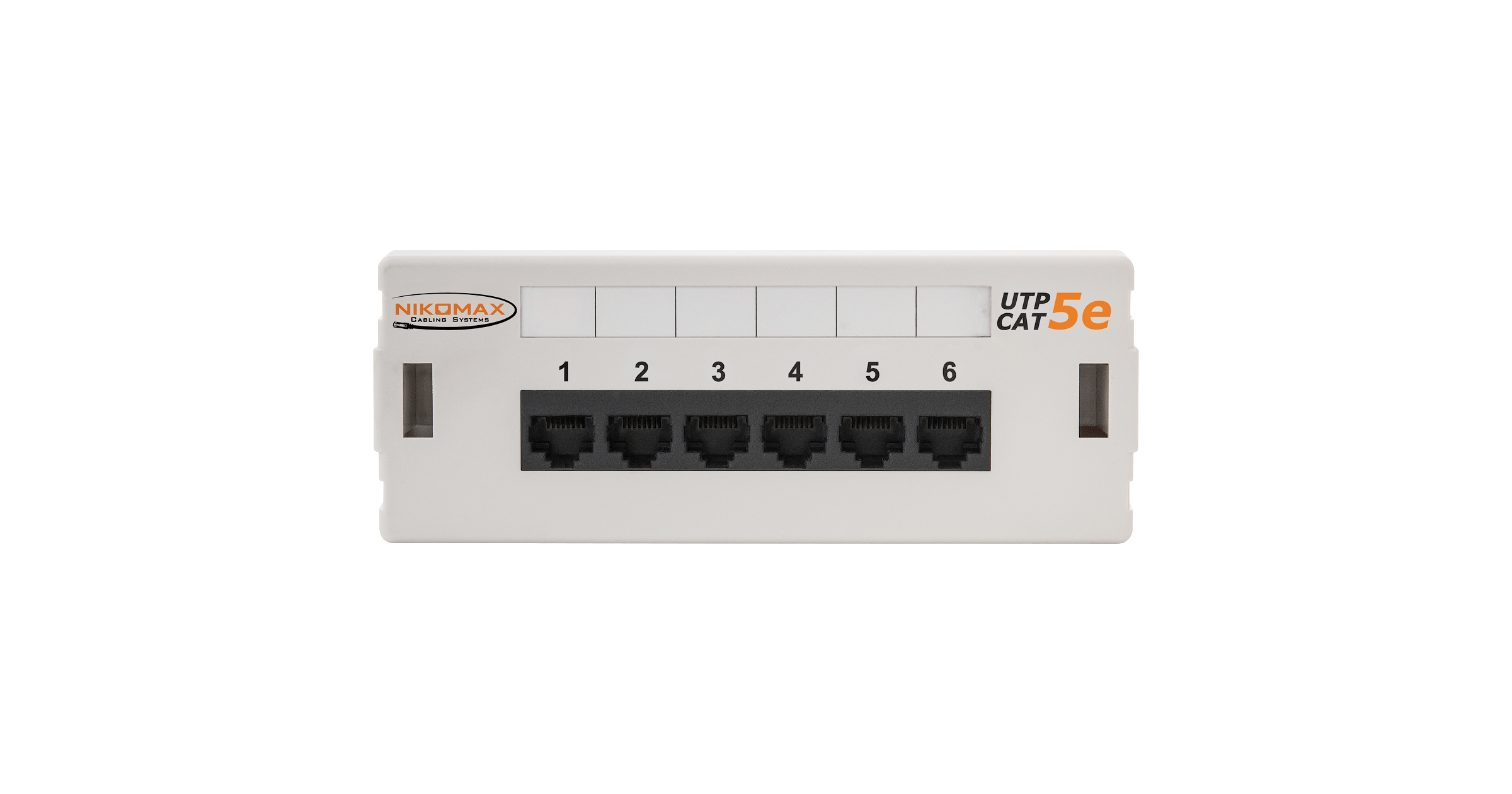

Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки

Ключевые особенности

Универсальные IDC контакты 110/Krone совместимы с вилками 110 типа и инструментом NMC-315DR для одновременной заделки 5-ти пар Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки

Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)

Предусмотрены дополнительные площадки для маркировки

Дополнительные выламывающиеся окошки для подведения кабелей из стены или с другого бока (в случае, если необходимо завести кабели с обеих сторон)

Панели можно крепить на стену при помощи двустороннего клейкого основания или шурупов

Цветовая схема разводки по двум стандартам: T568A/B

Петли для закрепления пучка кабелей нейлоновой стяжкой

Цветные метки для удобства разводки

Все порты пронумерованы

Характеристика Значение
Категория 5e
Полоса пропускания, МГц 100
Исполнение Неэкранированное
Количество портов 6
Тип раъёмов RJ45/8P8C
Материал контактов в разъме Фосфористая бронза
Материал покрытия контактов Золото (50 мкд) поверх никеля (100 мкд)
Количество подключений шнуров Не менее 750-ти
Тип IDC контактов (заделка) 110
Схема разводки T568A/B
Допустимый диаметр проводников ~24-22 AWG (0,50-0,65 мм)
Материал IDC контактов Фосфористая бронза
Материал покрытия IDC контактов Олово (100 мкд)
Материал пластика Высокопрочный, негорючий, соответствует UL94V-0
Маркировка Все порты пронумерованы, имеются дополнительные маркировочные площадки
Монтаж Настенный
Материал корпуса Пластик, соответствует UL94V-0
Габариты (ШхВхГ), мм 155x60x44
Цвет Серый
Сопротивление изоляции Не менее 500 МОм (при постоянном напряжении 100 В)
Предельно выдерживаемая нагрузка До 1000 В, 60 Гц в течение 1 минуты
Контактное сопротивление, мкОм Не более 20
Контактное сопротивление IDC, мкОм Не более 2,5
Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Диапазоны температур Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
Индивидуальная упаковка Картонная коробка
Гарантия 1 год
Таблица заказа
Артикул Кат. Кол-во портов Индивидуальная упаковка Групповая упаковка Транспортная упаковка
Объем, м3 Масса, кг Кол-во Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-WP06UD2-GY 5e 6 0,000420 0,155 18 шт. 250x190x210 3,100 72 шт. 515x400x230 13,3
