NMC-KJSA2-AN-MT

Модуль серии Fast Termination с угловыми портами, экранированный, категория 6a

Описание

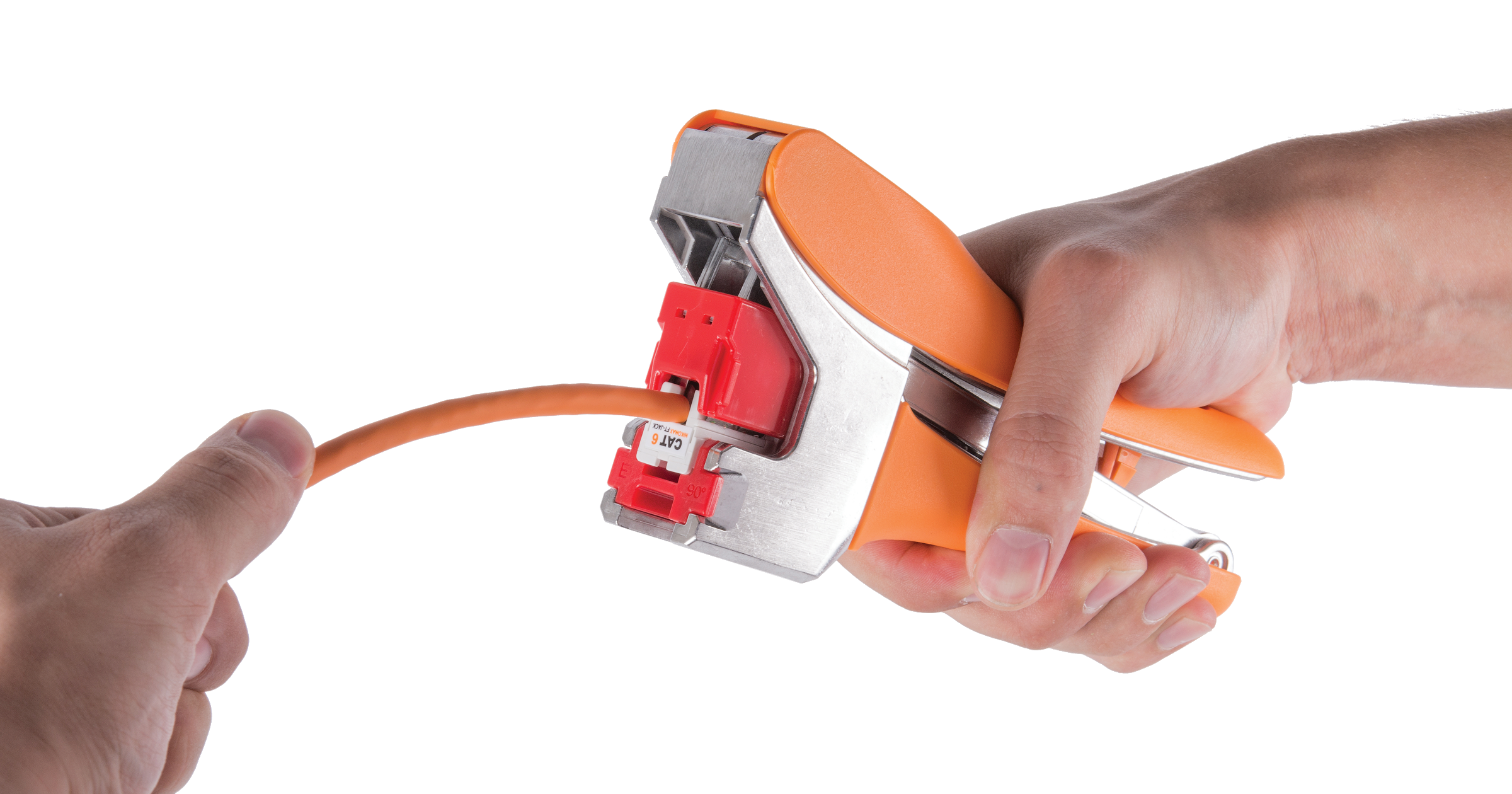

Коммутационные модули NIKOMAX с угловыми портами (серия «AN») относятся к системе Fast Termination и спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля, вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие! IDC контакты модулей AN также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE.

Особенностью модулей серии AN является расположение портов под углом, что, при установке в наборную панель NMC-RP24-BLANK-AN-1U-MT, позволяет удобно выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах. Такое решение не требует установки стандартных кабельных органайзеров, экономя каждый третий юнит шкафу.

Модуль NMC-KJSA2-AN-MT (кат.6A) выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Экран кабеля заземляется на хвостовик на верхней крышке модуля и снизу дополнительно прижимается клипсой, обеспечивающей полный электрический контакт с корпусом. Конструкция закрепляется при помощи нейлоновой стяжки. На хвостовике также имеется крепление для заземляющего провода.

Характеристики

Характеристика Значение
Категория

6A

Полоса пропускания, МГц

500

Формат

Keystone

Исполнение

Полностью экранированное

Тип разъёмов

RJ45/8P8C

Материал контактов в разъме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Количество подключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

Устройство для быстрой заделки FT-TOOL или ножи 110/KRON

Схема разводки

T568A/B

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Материал IDC контактов

Фосфористая бронза

Материал покрытия IDC контактов

Олово (100 мкд)

Материал корпуса

Цинк-алюминиевый сплав

Материал пластика

Высокопрочный, негорючий, соответствует UL94V-0

Цвет

Металлик (никель)

Монтаж

Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем

Габариты (ШхВхГ), мм

17х19х40

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

Не более 20

Контактное сопротивление IDC, мкОм

Не более 2,5

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Упаковка

Индивидуальная – Полиэтиленовый пакет

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Полезные материалы

Заголовок Resource Type Actions
Свидетельства о регистрации товарного знака NIKOMAX 11.04.2007 - 11.04.2027 Сертификат
Сертификат соответствия системы менеджмента качества ГОСТ ISO 9001-2015 26.05.2018 - 26.05.2021 Сертификат
Сертификат соответствия техническим регламентам Таможенного союза (EAC). Коммутационные розетки, проходные соединители и модули-вставки. 24.03.2015 - 23.03.2020 Сертификат
Сертификат соответствия в системе ГОСТ-Р. Коммутационные панели, соединители, розетки, модули. 18.05.2016 - 17.05.2019 Сертификат
GHMT Type Approval - Data Cable, Category 6A Сертификат

Ключевые особенности

Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL. Контакты совместимы и с ударным инструментом с ножами 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки Контакты

Подпружиненные зажимы для надежного контакта с экраном патч-корда

Полностью экранированное исполнение, литой корпус из цинк- алюминиевого сплава

Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями

Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения Специальный дизайн минимизирует перекрестные наводки в разъеме

Дополнительная клипса для закрепления и заземления кабеля

Изолирующая защитная крышка, дополнительно удерживающая проводники в IDC контактах и исключающая возможность контакта поводящих жил с корпусом модуля

Хвостовик с возможностью подключения заземляющего провода

Порты, раположенные под углом, позволяют выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах, экономя место в шкафу

Таблица заказа

Артикул Кат. Тип. Индивидуальная упаковка Групповая упаковка Транспортная упаковка
Объем, м3 Масса, кг Кол-во Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-KJSA2-AN-MT 6a Экран. 0,000069 0,022 120 шт. 250x190x210 3,5 480 шт. 515x400x230 14,9
