NMC-KJSE2-FT-MT

Модуль серии Fast Termination, экранированный, категория 6

Описание

Коммутационные модули типа Keystone предназначены для установки в настенные розетки, суппорты настен-
ных коробов и наборные патч-панели. С помощью коммутационных модулей организуется подключение рабо-
чих станций к информационной сети.

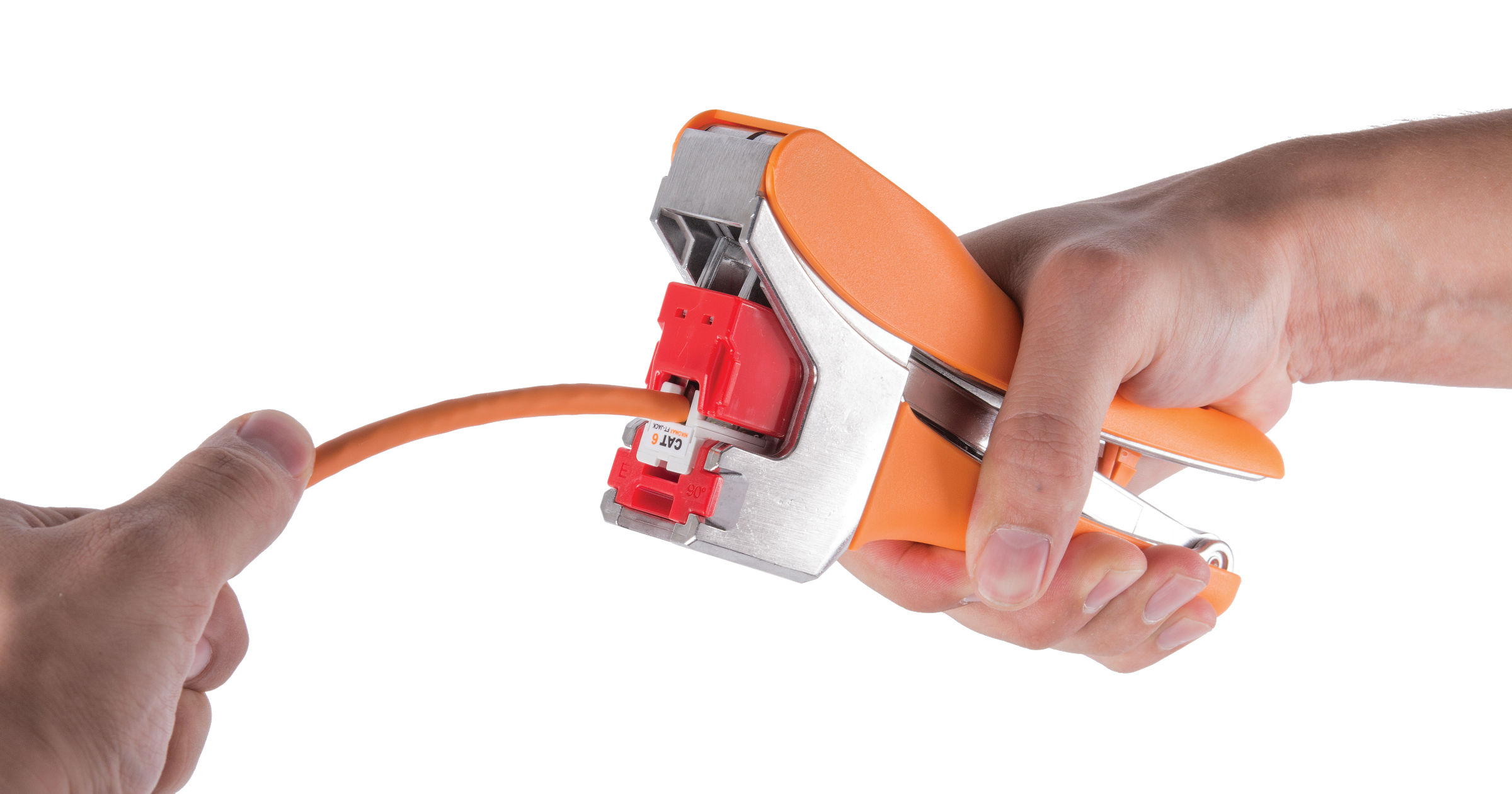

Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для
использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля,
вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие!
IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE.
Модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стан-
дартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U.

Модуль NMC-KJSE2-FT-MT (кат.6),выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого
сплава. Экран кабеля заземляется на хвостовик на верхней крышке модуля и снизу дополнительно прижимается
клипсой, обеспечивающей полный электрический контакт с корпусом. Конструкция закрепляется при помощи
нейлоновой стяжки. На хвостовике также имеется крепление для заземляющего провода.

Ключевые возможности

Подпружиненные зажимы для надежного контакта с экраном патч-корда

Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL. Контакты совместимы и с ударным инструментом с ножами 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки

Полностью экранированное исполнение, литой корпус из цинк-алюминиевого сплава

Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями

Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения Специальный дизайн минимизирует перекрестные наводки в разъеме (для категорий 6 и 6А)

Дополнительная клипса для закрепления и заземления кабеля

Изолирующая защитная крышка, дополнительно удерживающая проводники в IDC контактах и исключающая возможность контакта поводящих жил с корпусом модуля

Компактные размеры позволяют устанавливать модули в 24-х портовые наборные патч-панели, в том числе c высотой 0,5U

Хвостовик с возможностью подключения заземляющего провода

Характеристики

Характеристика Значение
Категория

6

Полоса пропускания, МГц

250

Исполнение

Полностью экранированное

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Тип разъёмов

RJ45/8P8C

Материал контактов в разъме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Количество подключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Материал покрытия IDC контактов

Олово (100 мкд)

Материал пластика

Высокопрочный, негорючий, соответствует UL94V-0

Монтаж

Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем

Цвет

Металлик (никель)

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

не более 20

Контактное сопротивление IDC, мкОм

не более 2,5

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Формат

Keystone

Материал корпуса

Цинк-алюминиевый сплав

Габариты (ШхВхГ), мм

17х19х40

Упаковка

Индивидуальная- Полиэтиленовый пакет

Полезные материалы

Таблица заказа

Артикул Кат. Тип. Индивидуальная упаковка Групповая упаковка Транспортная упаковка
Объем, м3 Масса, кг Кол-во Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-KJSE2-FT-MT 6 Экран. 0,000069 0,022 150 шт. 250x190x210 3,4 600 шт. 515x400x230 14,4
