NMC-KJUD2-FT-WT

Модуль серии Fast Termimnation, неэкранированный, категория 5e

Описание

Коммутационные модули типа Keystone предназначены для установки в настенные розетки, суппорты настенных коробов и наборные патч-панели. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети.

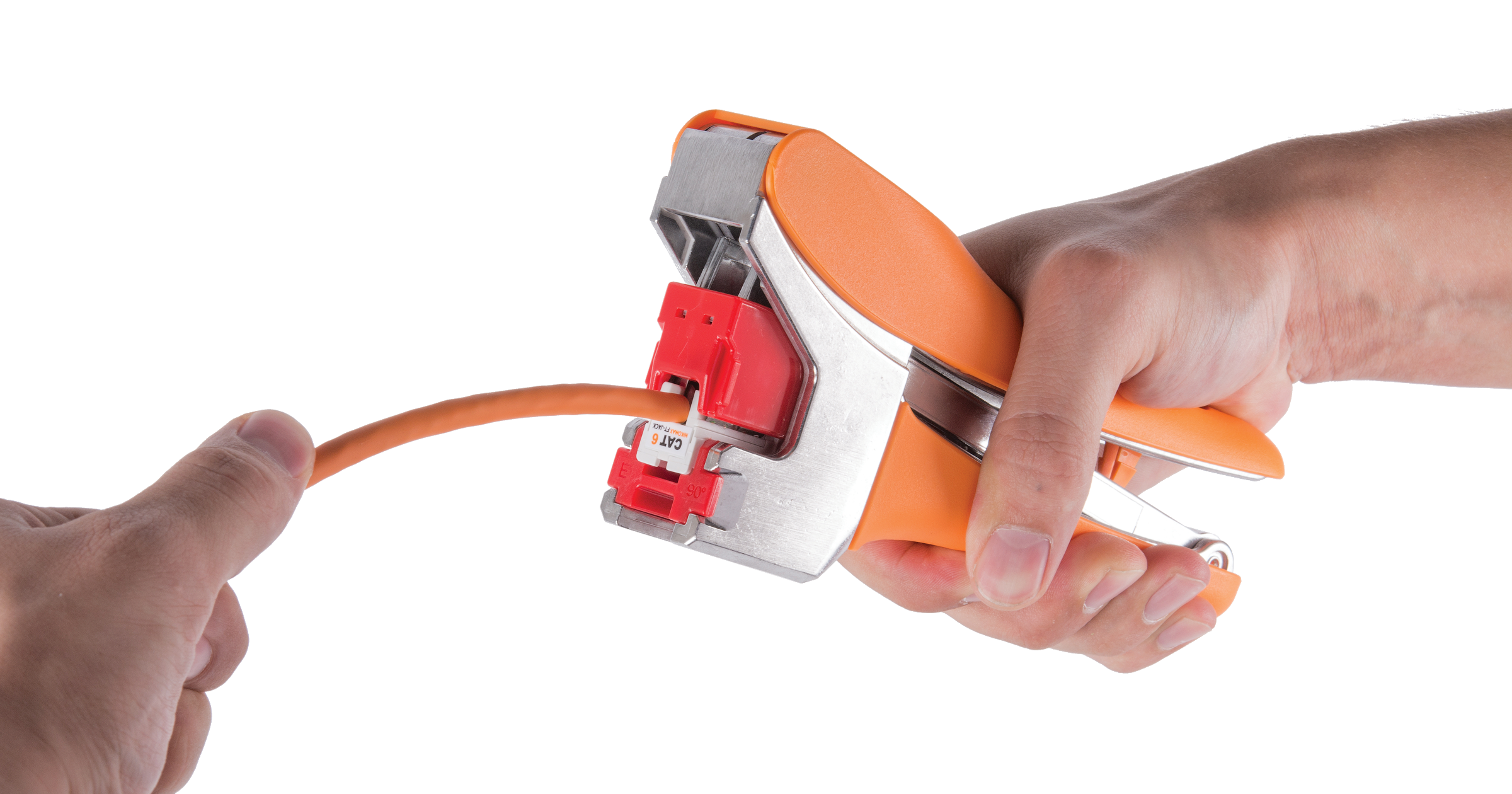

Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля, вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие! IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE. Модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U.

Модуль NMC-KJUD2-FT-WT (кат.5e) выполнен в корпусе из высокопрочного пластика и отлично подходит для построения неэкранированных систем.

Ключевые возможности

Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL. Контакты совместимы и с ударным инструментом с ножами 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки

Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями

Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения Специальный дизайн минимизирует перекрестные наводки в разъеме (для категории 6)

Защитная крышка закрепляет проводники в IDC контактах

Компактные размеры позволяют устанавливать модули в 24-х портовые наборные патч-панели, в том числе c высотой 0,5U

Характеристики

Характеристика Значение
Категория

Полоса пропускания, МГц

100

Исполнение

Неэкранированное

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Тип разъёмов

RJ45/8P8C

Материал контактов в разъме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Количество подключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Материал покрытия IDC контактов

Олово (100 мкд)

Монтаж

Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем

Цвет

Белый

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

не более 20

Контактное сопротивление IDC, мкОм

не более 2,5

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Формат

Keystone

Материал корпуса

Высокопрочный негорючий пластик, соответствует UL94V-0

Габариты (ШхВхГ), мм

17х19х32

Упаковка

Индивидуальная- Полиэтиленовый пакет

Полезные материалы

Таблица заказа

Артикул Кат. Тип. Индивидуальная упаковка Групповая упаковка Транспортная упаковка
Объем, м3 Масса, кг Кол-во Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-KJUD2-FT-WT 5e Неэкран. 0,000068 0,010 150 шт. 250x190x210 1,7 600 шт. 515x400x230 7,4
