NMC-KJUE2-AN-WT

Модуль серии Fast Termination с угловыми портами, неэкранированный, категория 6

Таблица заказа

Артикул Кат. Тип. Индивидуальная упаковка Групповая упаковка Транспортная упаковка Сравнить Добавить в корзину
Объем, м3 Масса, кг Кол-во Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-KJUE2-AN-WT 6 Неэкран. 0,000068 0,010 120 шт. 250x190x210 1,3 480 шт. 515x400x230 6,2

Описание

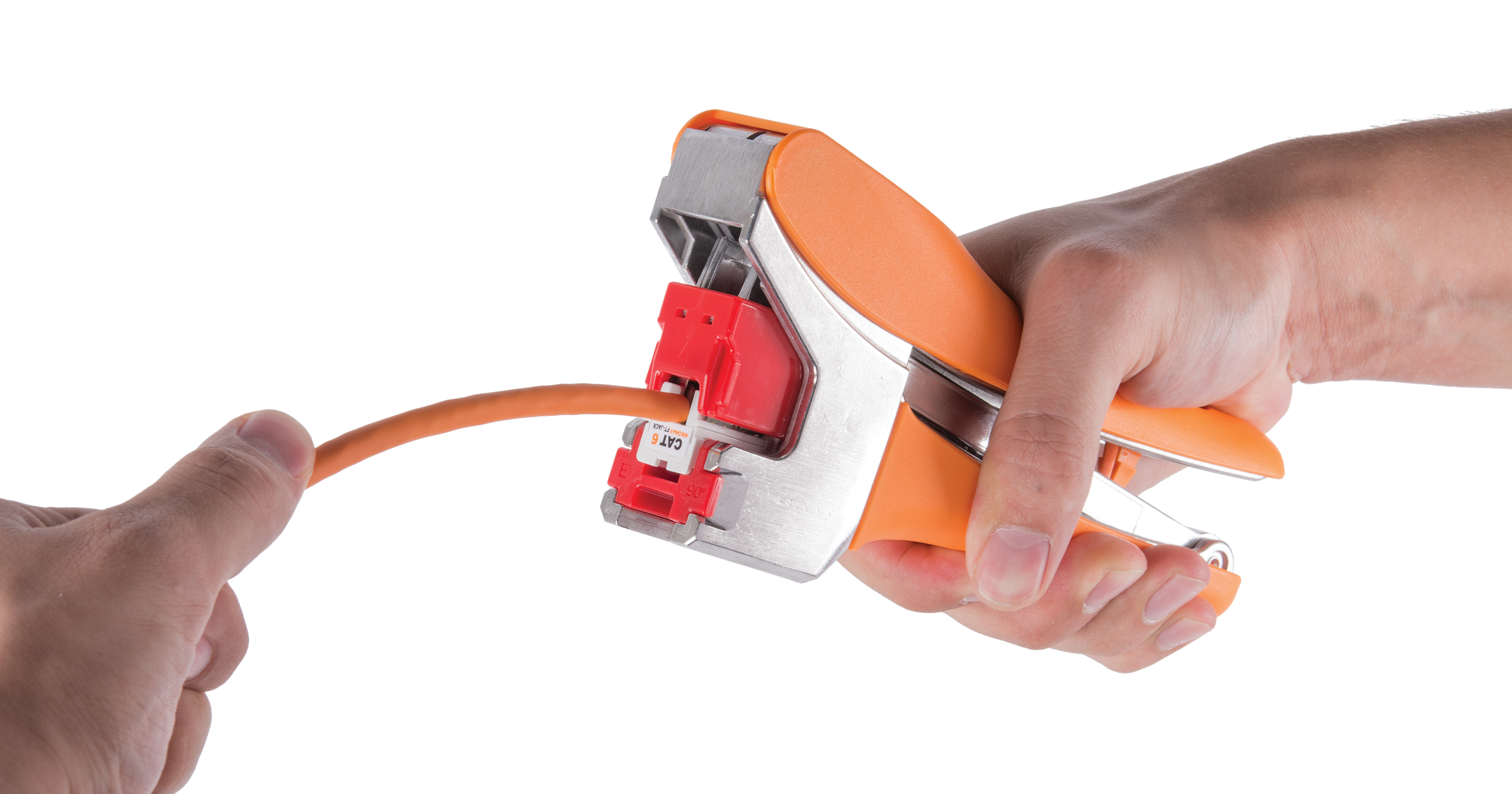

Коммутационные модули NIKOMAX с угловыми портами (серия «AN») относятся к системе Fast Termination и спроектированы специально для использования с инструментом для быстрой заделки NMC-FT-TOOL. Разведите кабель на контактах модуля, вставьте его в инструмент и просто сожмите рукоятки. Аккуратная и качественная заделка в одно нажатие! IDC контакты модулей AN также совместимы с обычным ударным инструментом с ножом 110 типа или KRONE. Особенностью модулей серии AN является расположение портов под углом, что, при установке в наборную панель NMC-RP24-BLANK-AN-1U-MT, позволяет удобно выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах. Такое решение не требует установки стандартных кабельных органайзеров, экономя каждый третий юнит шкафу. Модуль NMC-KJUE2-AN-WT (кат.6) выполнен в корпусе из высокопрочного пластика и отлично подходит для построения неэкранированных систем.

Ключевые возможности

Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL. Контакты совместимы и с ударным инструментом с ножами 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки

Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями

Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения

Защитная крышка закрепляет проводники в IDC контактах

Порты, раположенные под углом, позволяют выводить коммутационные шнуры в стороны и закреплять их на вертикальных кабельных органайзерах, экономя место в шкафу

Характеристики

Категория

6

Полоса пропускания, МГц

250

Исполнение

Неэкранированное

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Тип разъёмов

RJ45/8P8C

Материал контактов в разъме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Количество подключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

Устройство для быстрой заделки FT-TOOL или ножи 110/KRON

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Материал покрытия контактов

Олово (100 мкд)

Монтаж

Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем

Цвет

Белый

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

Не более 20

Контактное сопротивление, мкОм

Не более 2,5

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Формат

Keystone

Материал корпуса

Высокопрочный, негорючий, соответствует UL94V-0

Габариты (ШхВхГ), мм

17х19х32

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Упаковка

Индивидуальная – Полиэтиленовый пакет

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Полезные материалы

Базовая комплектация

Модуль 1
Защитная крышка 1
Инструкция по монтажу 1
