NMC-RP24SE2-HU-MT

Экранированная патч-панель, 24 порта, 19", 0,5U, категория 6

Таблица заказа

Артикул Кат. Кол-во портов Высота, U Индивидуальная упаковка Транспортная упаковка Сравнить Добавить в корзину
Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-RP24SE2-HU-MT 6 24 0,5 490x110x50 1,32 14 шт. 515x375x240 20,8

Описание

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Панели высокой плотности NMC-RP24SE2-HU-MT (кат.6) и NMC-RP24SD2-HU-MT (кат.5е) и выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.

Ключевые возможности

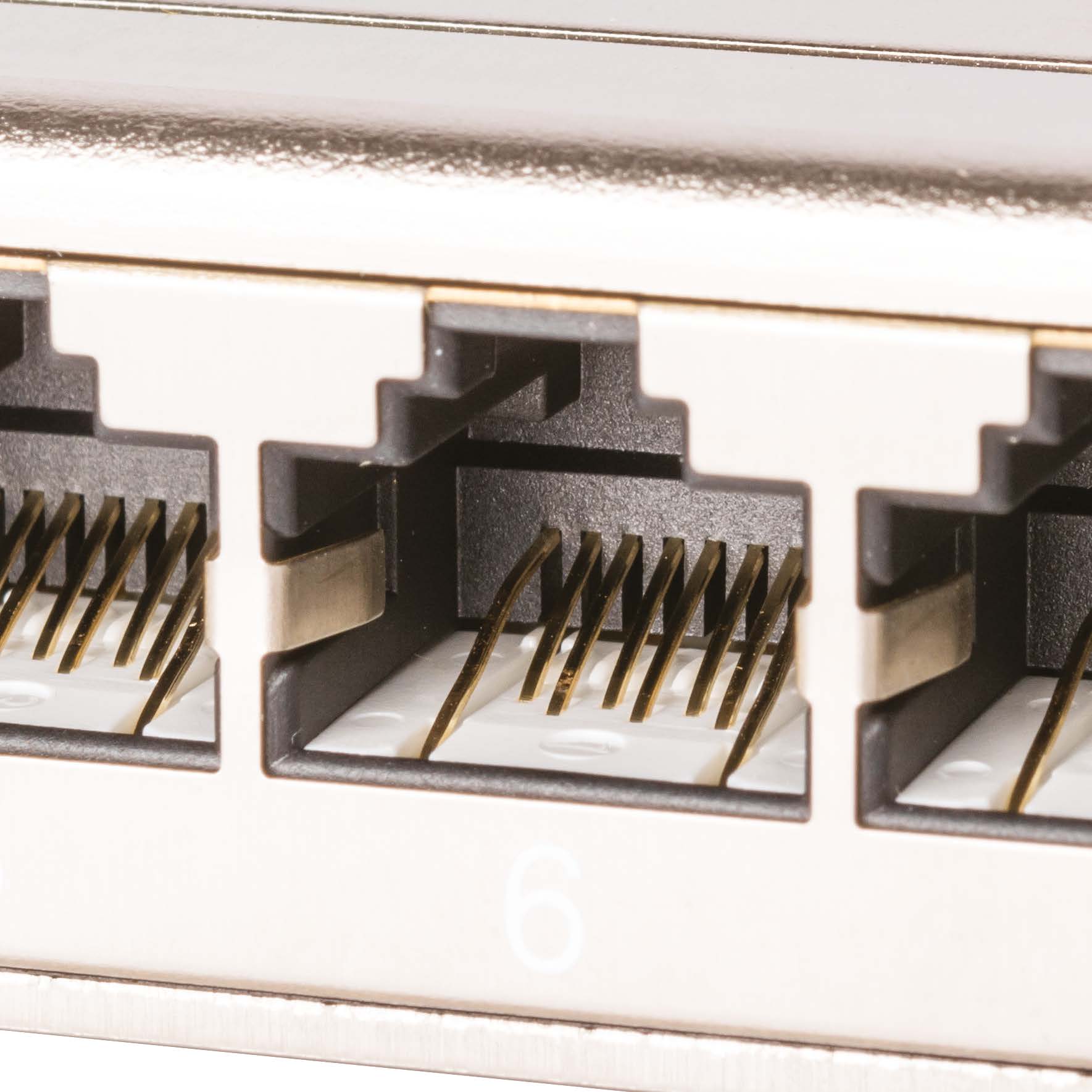

Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6) Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда

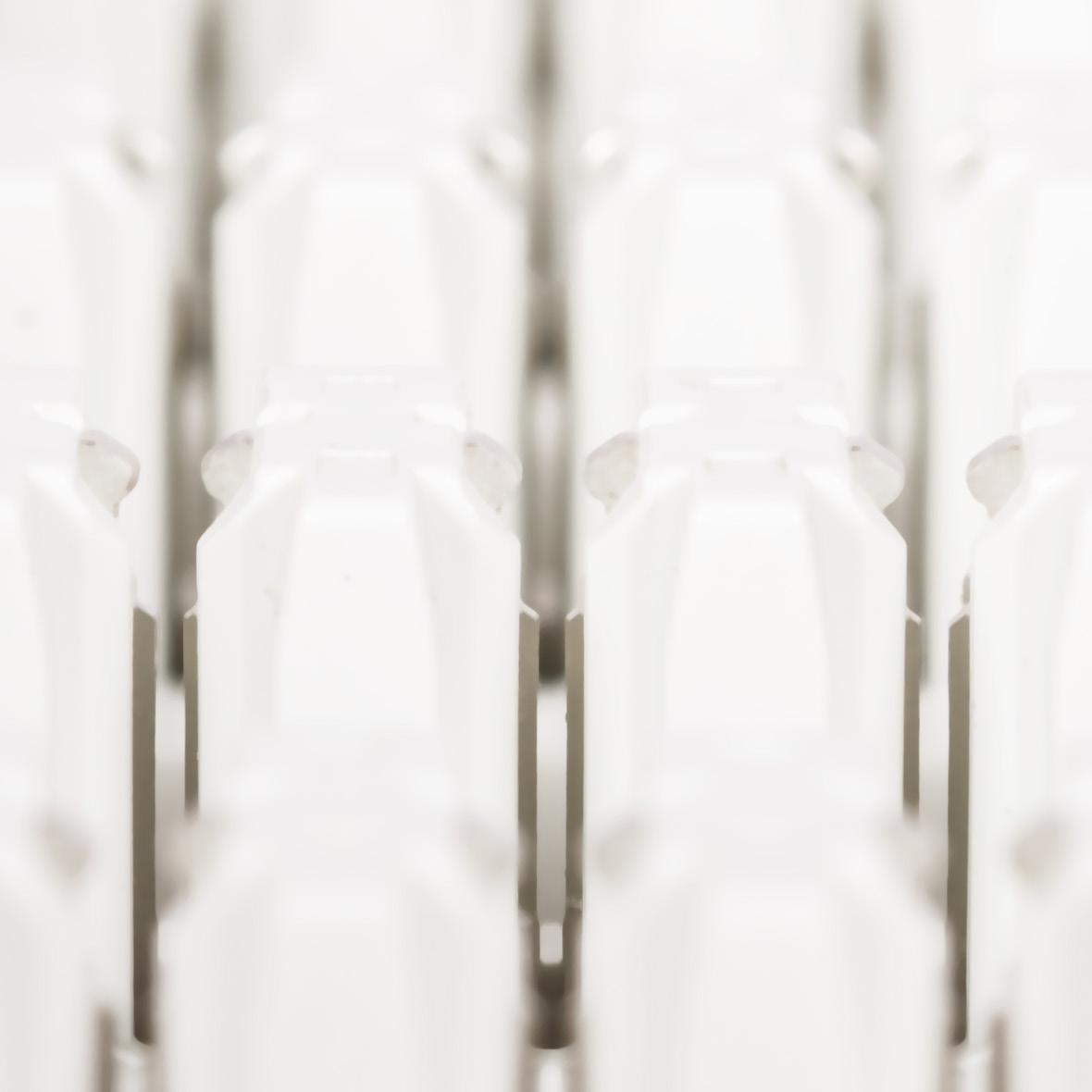

Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки

Общая шина заземления и винтовые клеммы для наилучшей электрической связи с корпусом панели

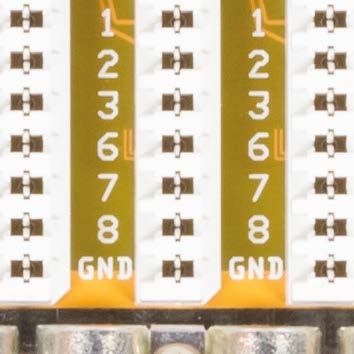

9-й IDC контакт специально для заземления дренажного проводника кабеля

Полностью экранированное исполнение, компактный корпус высотой 0,5U из никелированной стали

Решение высокой плотности: до 48-ми портов в одном юните

Все порты пронумерованы

Встроенный кабельный органайзер

Дренажный провод для заземления на общую шину шкафа

Цветовая схема разводки по двум стандартам: T568 A и B

Характеристики

Категория

6

Полоса пропускания, МГц

250

Диаметр проводников, AWG

~24-22 AWG (0,50-0,65 мм)

Исполнение

Полностью экранированное

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Индивидуальная упаковка

Картонная коробка

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Количество портов

24

Высота, U

0,5

Тип разъёмов

RJ45/8P8C

Материал контактов в разъме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Количество подключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

110/KRONE

Схема разводки

T568A/B

Материал IDC контактов

Фосфористая бронза

Материал покрытия IDC контактов

Олово (100 мкд)

Материал пластика

Высокопрочный, негорючий, соответствует UL94V-0

Маркировка

Все порты пронумерованы, имеются дополнительные маркировочные площадки

Монтаж

Шкаф или стойка 19”

Глубина в стойке, мм

100

Материал несущей конструкции

Никелированная сталь: корпус – 1,5 мм; крышка – 1 мм

Цвет

Металлик (никель)

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

Не более 20

Контактное сопротивление IDC, мкОм

Не более 2,5

Полезные материалы

Базовая комплектация

Патч-панель 1
Стяжка нейлоновая 24
Провод заземления 1
Винт-Шайба-Гайка 4
Инструкция по монтажу 1
