NMC-RP24UD2-HU-BK

Неэкранированная патч-панель, 24 порта, 19", 0,5U, категория 5e

Описание

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

Панели высокой плотности NMC-RP24UE2-HU-BK (кат.6) и NMC-RP24UD2-HU-BK (кат.5е) выполнены в неэкранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа.

Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B.

Предусмотрен встроенный органайзер для надежного закрепления кабелей.

Характеристики

Характеристика Значение
Категория

5e

Полоса пропускания, МГц

100

Исполнение

Неэкранированное

Количество портов

24

Высота, U

0,5

Тип разъёмов

RJ45/8P8C

Материал контактов в разъме

Фосфористая бронза

Материал покрытия контактов

Золото (50 мкд) поверх никеля (100 мкд)

Количество подключений шнуров

Не менее 750-ти

Тип IDC контактов (заделка)

110/KRONE

Схема разводки

T568A/B

Допустимый диаметр проводников

~24-22 AWG (0,50-0,65 мм)

Материал IDC контактов

Фосфористая бронза

Материал покрытия IDC контактов

Олово (100 мкд)

Материал пластика

Высокопрочный, негорючий, соответствует UL94V-0

Маркировка

Все порты пронумерованы, имеются дополнительные маркировочные площадки

Монтаж

Шкаф или стойка 19”

Глубина в стойке, мм

100

Материал несущей конструкции

Сталь 1,5 мм

Цвет

Черный

Сопротивление изоляции

Не менее 500 МОм (при постоянном напряжении 100 В)

Предельно выдерживаемая нагрузка

До 1000 В, 60 Гц в течение 1 минуты

Контактное сопротивление, мкОм

Не более 20

Контактное сопротивление IDC, мкОм

Не более 2,5

Соответствие стандартам

Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568

Поддерживаемые приложения

10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Диапазоны температур

Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C

Индивидуальная упаковка

Картонная коробка

Гарантия

5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX

Полезные материалы

Ключевые особенности

Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)

Компактный стальной корпус высотой 0,5U

Встроенный кабельный органайзер

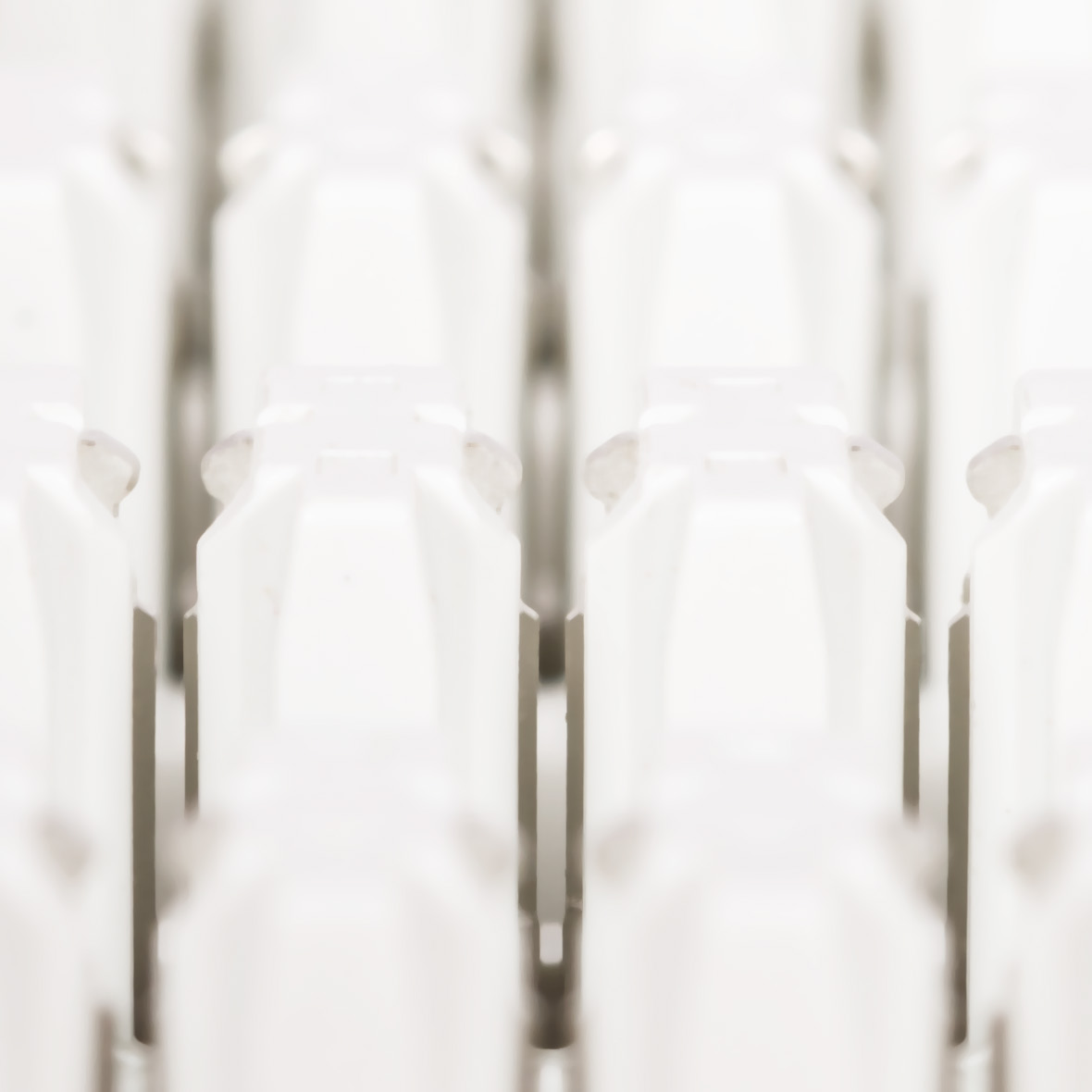

Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки

Цветовая схема разводки по двум стандартам: T568 A и B

Все порты пронумерованы

Таблица заказа

Артикул Кат. Кол-во портов Высота, U Индивидуальная упаковка Транспортная упаковка
Габариты, мм Масса, кг Кол-во Габариты, мм Масса, кг
NMC-RP24UD2-HU-BK 5e 24 0,5 490x110x50 0,865 14 шт. 515x375x240 13,4
