Основная задача самонесущей системы изоляции воздушных коридоров — повысить эффективность работы системы охлаждения. Она предотвращает образование локальных перегревов, позволяет физически разделить холодную и горячую зоны и точно регулировать объем подаваемого воздуха, исключая его нехватку или избыток. Значительно снижает затраты на охлаждение и потребление электроэнергии в результате увеличения энергоэффективности.
Самонесущая конструкция
Конструкция системы изоляции воздушных коридоров самонесущая и не зависит от применяемых шкафов за счет отсутствия крепления конструкций к шкафам. Это позволяет осуществлять замену и добавление шкафов в процессе эксплуатации, а также обеспечивает совместимость со шкафами разных производителей и размеров. При изменении конфигурации коридора, расширении и модификации инфраструктуры ЦОД не требуется перемещение шкафов и перенос кабелей, лотков и трубопроводов. В случае применения дополнительных опор длина коридора фактически не ограничена.
Основные преимущества системы

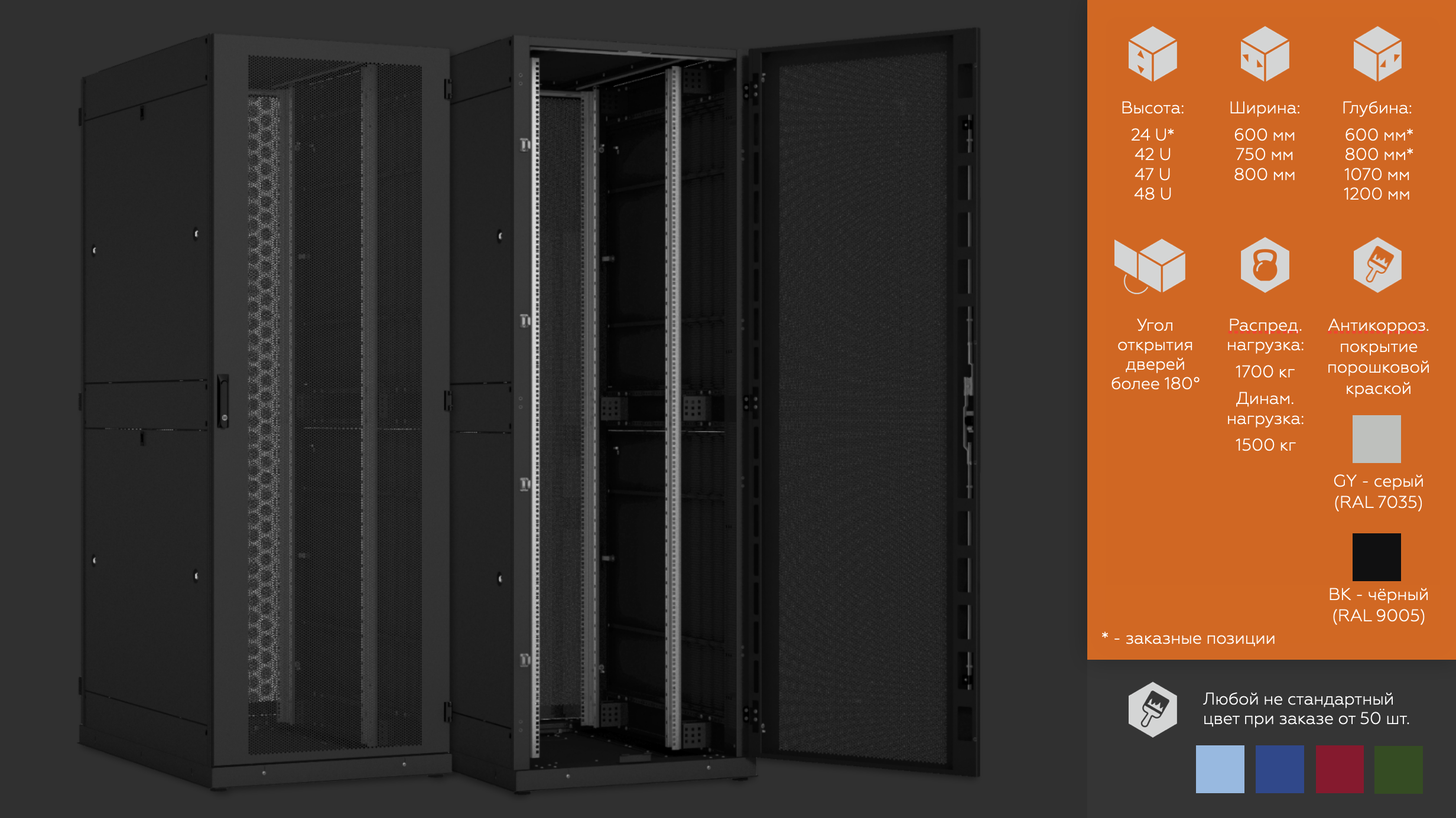

Шкафы серии TFD:
Основные преимущества системы:
- Конструкция:
сборно-разборная, сталь 1,5 мм. - Несущий каркас:
2 вертикальные цельносварные рамы с дверьми;
6 соединительных профилей-перемычек. - Единая цепочка :
шкафы стыкуются с помощью соединительного комплекта TLK-JP-D-XX**
**приобретается отдельно. - Двери:
перфорированные, 70%
одностворчатые и двустворчатые;
угол открытия при шкафах в ряд - 150°
легко снимаются с помощью быстросъемных петель;
трехточечное закрытие. - Ролики и регулируемые опоры:
Возможна одновременная установка;
нагрузка на роликах: 1500 кг.(кратковременно при перемещении шкафа);
нагрузка на опорах: 1700 кг. - Наличие в комплекте двух универсальных лотков TLK-ZU позволяет решить ряд задач:
- организовать укладку кабеля и распределить кабельные жгуты внутри пространства шкафа по средством стяжек липучек;
- установить вертикальные PDU и зафиксировать излишки длинны шнуров питания как посредством органайзеров формата 19” (устанавливаемых на TLK-ZU) , так и посредством стяжек липучек. - Возможность установки ручки со СКУД без доработки или переделки двери.
- Предусмотрены отверстия под установку датчика открытия двери и удобная прокладка кабеля в двери и раме (от датчиков температуры, ручки со СКУД и датчиков открытия двери).
- Съёмные двухуровневые стенки для удобства монтажа; защёлки позволяют быстро снять стенку, стенки снабжены замками.
- Удобная и легкодоступная регулировка нагруженного шкафа снаружи гаечным ключом.
- Удобная регулировка опор изнутри шкафа шестигранным ключом и возможность одновременной установки ножек и роликов.
- Большие кабельные вводы по всей глубине шкафа позволяют легко заводить кабели в любое место в шкафу.
- Конструкция крыши позволяет снять её со шкафа, не отсоединяя кабели от оборудования, либо установить крышу на шкаф с уже заведёнными кабелями; предусмотрена быстросъёмная крышка с незамкнутыми щёточными вводами.
- Возможность крепления вертикальных PDU к раме шкафа без использования ZU.
- Высокая степень изоляции воздушных потоков.
- Прямые (плоские) перфорированные двери большой жёсткости.
- Возможность опционально установить фальшпол.
Решения для монтажа оборудования
Для установки телекоммуникационного оборудования внутри шкафа располагаются две пары 19" монтажных направляющих, регулируемых по глубине. Направляющие выполнены из 1,5 мм оцинкованной стали, что гарантирует надежное заземление оборудования. Юнитовая разметка (нумерация и границы юнитов) монтажных направляющих 19" выполненная лазерной гравировкой, создает дополнительное удобство для установки оборудования.
Дополнительные преимущества шкафов
*приобретаются отдельно!
Оперативная кастомизация
Оперативная кастомизация решений для вашего ЦОД обеспечивается за счёт собственного штата конструкторов, что позволяет быстро адаптировать систему под индивидуальные требования проекта.
